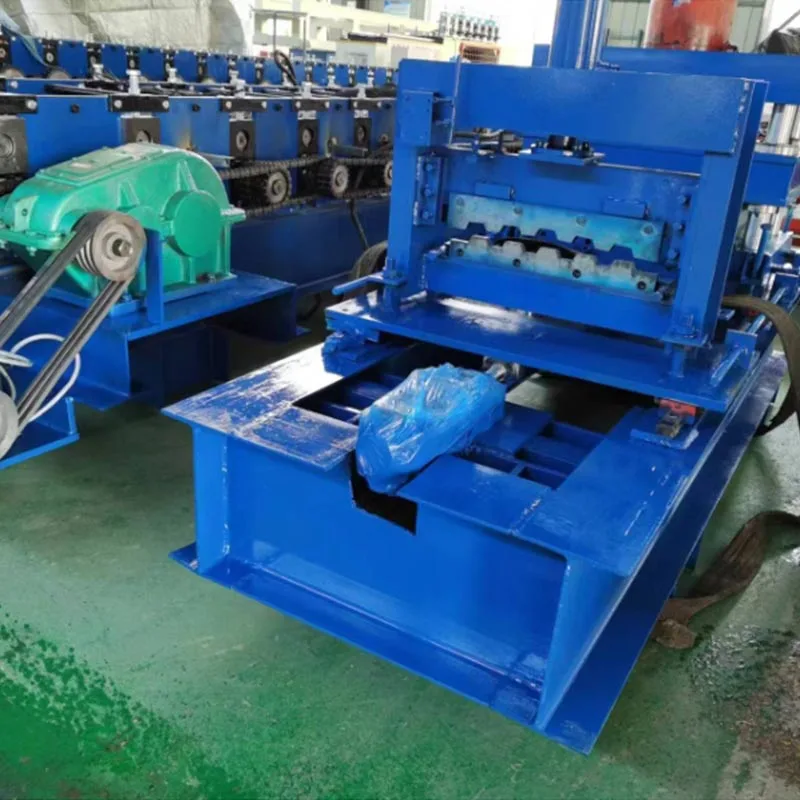

Mérnöki acél pedálok hengeralakító gép

Milyen konkrét felhasználási területei vannak ennek az eszköznek?

Ez a mérnöki acélpedál-hengerformázó gép acélszőnyegeket készít. Erősek és rácsszerű mintázatúak. Kiváló csúszásállóságot biztosítanak. Elsősorban állandó állványzatokhoz, munkaállványokhoz és lépcsőhöz használják futófelületek ipari környezetben.

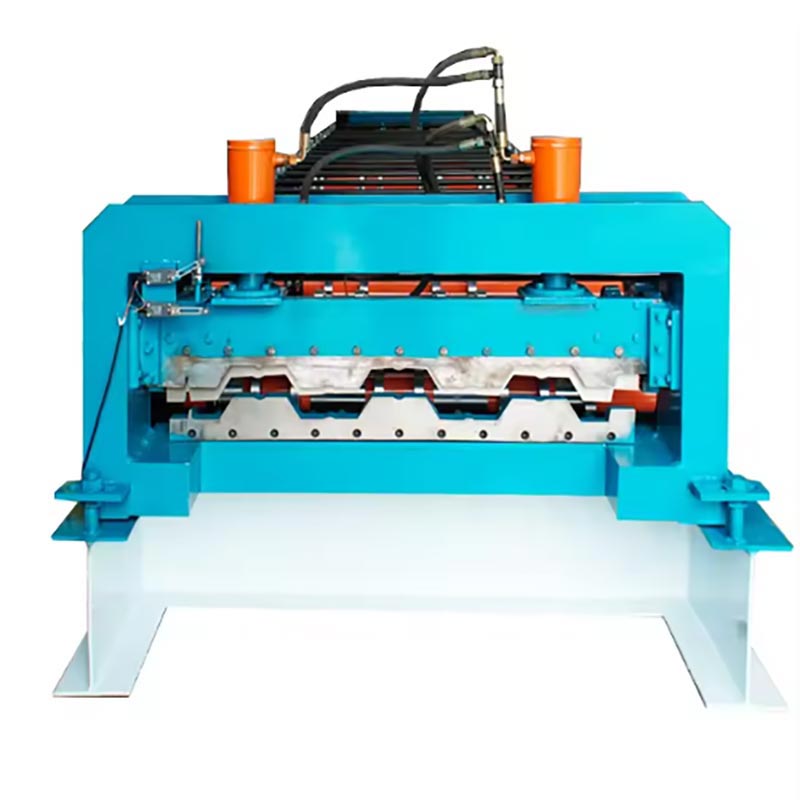

A gép kifinomult kompozit padlóburkolati profilokat gyárt. Ezeket A profilok többszintes épületekhez valók. A fedélzeteket úgy tervezték, hogy a betonnal együtt működjenek. Ez létrehozza erős, könnyű és hatékony padló- és tetőrendszerek. Sokemeletes épületekben, kereskedelmiekben használják komplexumok és ipari létesítmények.

Ezek a gépek együtt sok vállalkozás számára nélkülözhetetlenek. Építőipari cégek, acélprofilgyártók, és az előregyártó üzemek használják őket. Segítenek növelni a termelékenységet és biztosítják az állandó minőséget. Azt is megengedik vállalatokat, hogy megfeleljenek a hatékony építési megoldások iránti növekvő keresletnek.

Hogyan működnek a gépek?

Ezek a mérnöki acélpedálok görgőformázó gépei precíz és hatékony elven működnek. A tekercselt acél az decoilerről táplálják be a gépbe. Ez az acél általában előre horganyzott, galvanizált vagy hidegen hengerelt. A az anyag ezután egy sor görgőállomáson halad át. Mindegyik állomás fokozatosan hajlítja a lapos acélszalagot. A Az eljárás összetett keresztmetszetet képez anélkül, hogy bármilyen anyagot eltávolítana. Ez a módszer sokkal jobb, mint a nyomófékezés. Nagyobb sebességet és konzisztenciát kínál.

Alapelemek és funkcióik

Letekercselés és adagoló rendszer: A nagy teherbírású decoiler tartja a nagy acéltekercset. Gyakran használ hidraulikus ill elektromos tüske. Ez egyszerűvé és hatékonysá teszi az új tekercsek betöltését. Ezután egy adagolóvezető irányítja az acélszalagot a gépet. Biztosítja, hogy a szalag tökéletesen egyenesen és középre kerüljön az alakító szakaszba.

Elő-lyukasztó/bemetsző rendszer (opcionális, de gyakori): Sok padlólap profilja mechanikus reteszelést vagy nyírócsapos hegesztés. Ehhez integrált nagy sebességű szervo lyukasztó egységet használnak. Perforálja az acélszalagot formázás előtt tűpontos pontossággal. Ez a csúcskategóriás gépek jellemzője.

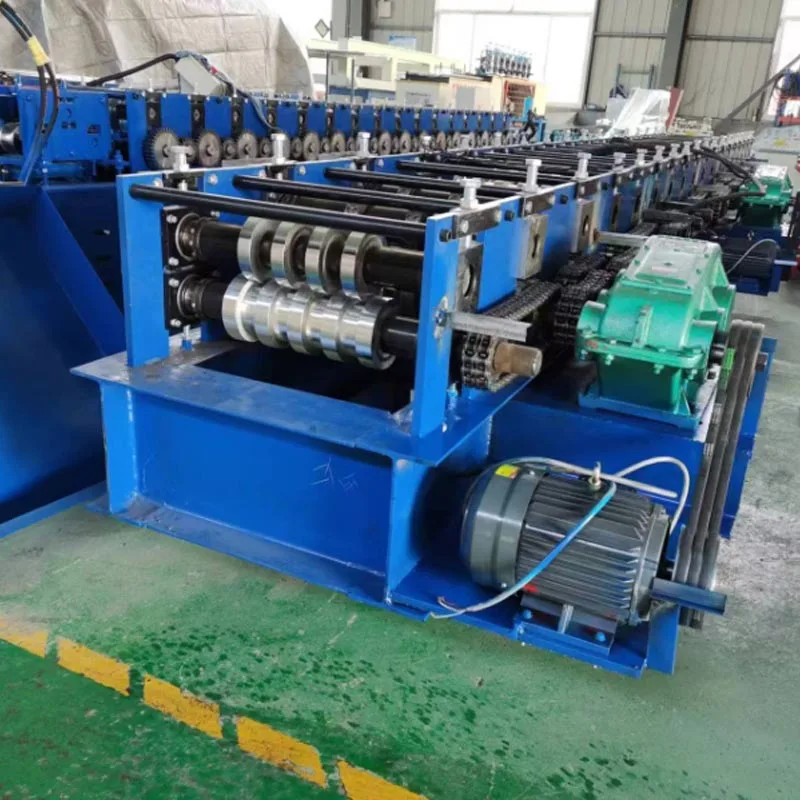

Hengerformázó állomás: Ez a gép szíve. Több pár edzett acélhengert használ. Ezek a tekercsek erős tengelyekre vannak felszerelve. Nagy pontosságú csapágyakkal vannak megtámasztva.

Mindegyik állomás egy kicsit jobban formálja a fémet. Ez a folyamat progresszív. Addig folytatódik, amíg a végleges profil meg nem jelenik kialakult. A szükséges állomások száma változhat. Ez teljesen attól függ, hogy mennyire összetett a profil.

Vágórendszer: Az alakítás után a folytonos profilt hosszra vágják. A csúcskategóriás gépek szinkronizált repülést használnak levágási rendszer. Ez a rendszer jellemzően hidraulikus vagy szervoelektromos. A vágás során a profillal együtt mozog. Ezt tiszta, sorjamentes és szögletes vágást biztosít. A gyártósornak nem kell leállnia.

Vezérlőrendszer és HMI: A legmodernebb programozható logikai vezérlő (PLC) a gép agyaként működik. A kezelők egy egyszerű érintőképernyős felületen (HMI) keresztül vezérlik. Könnyedén megadhatják a gyártási beállításokat, mint pl hossza és mennyisége. A rendszer különféle profilokhoz recepteket is tárol. Folyamatosan figyeli az egészet folyamat a következetesség érdekében.

Kimeneti szállítószalag és rakodórendszer: A kész profilokat a vágási területről távolítják el. Akkor azok automatikusan rendezett kötegekbe rakva. Ezek a kötegek pántolásra és szállításra készen állnak.

Alkalmazási forgatókönyvek

A mérnöki acélpedál-hengerformázó gépet a következőkben használják:

Ipari építkezés: Elsődleges felhasználása az ipari építkezések állandó szerkezeteinél. Ide tartoznak állványzatok, munkaállványok és járdák. Ezeket az alkalmazásokat olyan létesítményekben találja meg, mint a gyárak, az áramellátás üzemek és finomítók.

Infrastrukturális projektek: Lépcsőkhöz és karbantartó platformokhoz. Hidakban, alagutakban és nagy nyilvánosság előtt használják létesítmények.

Hajóépítés: Csúszásgátló padlóként és platformként hajókon és tengeri olajfúrótornyokon.

A csúcskategóriás padlófedélzeti profilokat a következőkben használják:

Sokemeletes épületek: Kompozit padlóburkolatként szolgálnak felhőkarcolókban és irodaházakban. gyorsan alakítható platform betonöntések támogatására.

Kereskedelmi komplexumok: bevásárlóközpontokban, kórházakban és repülőtereken. Ideális nagy, nyitott alaprajzokhoz, amelyek gyorsaságot igényelnek építkezés.

Ipari raktárak és logisztikai központok: Ez a termék ideális ipari raktárakban és logisztikában központok. Nagy fesztávolságú magasföldszintek és robusztus tetőrendszerek építésére használják. Ez kiterjedt, oszlopmentes terek és tartós fejvédelem.

Többszintes parkolók: Tartós és gyorsan felépített deszkázatrendszerként.

Műszaki paraméterek (tipikus tartomány)

Főbb előnyök

1. Nagy hatékonyság és gyors gyártás

A hengeralakítási folyamat folyamatos és sokkal gyorsabb, mint a hagyományos eljárások. Ez a sebesség a legfontosabb előnyökkel jár: nagyobb teljesítmény, rövidebb átfutási idő és jobb a befektetés megtérülése.

2. Kiváló következetesség és precizitás

Minden előállított profil azonos. Pontos tűréshatároknak felel meg. Ez kiküszöböli az emberi hibákat, és tökéletes illeszkedést biztosít csökkenti a hulladékot és az utómunkálatokat.

3. Kiváló erő és teljesítmény

A hidegalakítási eljárás minden hajlításnál keményíti az acélt. Ez növeli a profil merevségét és terhelhetőségét súly hozzáadása nélkül. A csúcskategóriás gépek dombornyomó funkciót kínálnak. Texturált felületet hoz létre a profilokon, ami fokozott összetett hatást eredményez a betonnal.

4. Nagy sokoldalúság és rugalmasság

A modern gépek gyors tekercscserét és beállítást tesznek lehetővé. Ez lehetővé teszi, hogy egyetlen gyártósoron a profilok és méretek széles választéka nagyon rövid állásidővel.

5. Alacsonyabb munkaerő- és működési költségek

Automatizált működési modellünk minimális létszámra épül. Egyetlen operátor futja az egész sort, elérve jelentős költségmegtakarítás a fokozott biztonság mellett.

6. Integrált "mindent az egyben" megoldás

Ezek a gépek a lyukasztást, a dombornyomást és az alakítást egyetlen szinkronizált sorba kombinálják. Ezzel megszűnik az extra igény feldolgozási lépéseket, és leegyszerűsíti a teljes munkafolyamatot.

6. Mélyreható részletek

Precíziós tervezésű formázóhengerek

Az alakító hengerek a gép szíve. Kiváló minőségű ötvözött acélból, például Cr12-ből vagy 42CrMo-ból készültek hőkezelésnek kell alávetni, mielőtt precíziós csiszolást és tükörfényesre políroznának. Ez a szigorú folyamat hosszú élettartamot, minimális kopást és hibátlan felületet garantál a végterméken.

Fejlett vezérlés és automatizálás

A PLC rendszer idegközpontként működik. A gép összes funkcióját integrálja:

Szinkronizálás: A decoiler, az alakító hajtás és a lekapcsolás pontos, egyidejű működését hangszereli rendszer.

Receptkezelés: Ez a rendszer több száz profil beállítását tárolja. Leegyszerűsíti az összetett beállításokat, lehetővé téve a kezelők egyetlen gombbal válthatnak munkahelyet.

Diagnosztikai felügyelet: Folyamatosan ellenőrzi a motor terhelését, az olajnyomást és a hőmérsékletet. Figyelmeztetéseket és segítséget nyújt megakadályozza a károsodást.

Gyártáskövetés: Olyan adatokat rögzít, mint a termelésmérők, darabszámok és hatékonysági jelentések.

Robusztus gépszerkezet

Az egyenes, pontos profilok következetes előállításához a kialakításnak minimálisra kell csökkentenie a vibrációt és az elhajlást. Ez van erősen hegesztett, nagy teherbírású acéllemezekből épült alappal és állványokkal érhető el – egy nem cserélhető alap, amely merevséget biztosít a nagy erők kezeléséhez és a tökéletes gördülési beállítás éveken át tartó megőrzéséhez.

Testreszabhatóság és méretezhetőség

Ezek a mérnöki acélpedálok hengerlőformázó gépei egyedi igényekhez szabhatók. Ez a rugalmas platform az moduláris kialakítású. A konfigurációját a kulcsmodulok kiválasztásával határozza meg: alakító állomások, lyukasztó teljesítmény, halmozási rendszerek és kiegészítő integrációk.

Tartósság és könnyű karbantartás

A megbízható, éjjel-nappali működésre tervezett gépek tartósnak készültek. Hosszú élettartamukat a csúcsminőség biztosítja nemzetközi alkatrészek és egy központi automatikus kenőrendszer, amelyek összehangoltan működnek a kopás és a minimálisra csökkentése érdekében csökkenti a karbantartási állásidőt.
